باورچی خانے کے شیف کھانا پکانے والے روبوٹ کوکنگ مشین نے ہچکچاہٹ کی موٹر کو تبدیل کیا۔

مختصر کوائف:

800W ہائی سپیڈ سوئچڈ ریلکٹنس موٹر اور ڈرائیور 35000rpm سپیڈ مکسر ہوم اپلائنس موٹر

1. اعلی نظام کی کارکردگی: اس کی وسیع رفتار ریگولیشن رینج میں، مجموعی کارکردگی دیگر رفتار ریگولیشن سسٹمز کے مقابلے میں کم از کم 10٪ زیادہ ہے، اور اعلی کارکردگی کم رفتار اور غیر ریٹیڈ لوڈ پر زیادہ واضح ہے۔

2. سپیڈ ریگولیشن کی وسیع رینج، کم رفتار پر طویل مدتی آپریشن: یہ صفر سے زیادہ سے زیادہ رفتار کی حد میں طویل عرصے تک بوجھ کے نیچے چل سکتا ہے، اور موٹر اور کنٹرولر کے درجہ حرارت میں اضافہ درجہ حرارت سے کم ہے۔ لوڈ

3. ہائی سٹارٹنگ ٹارک، کم سٹارٹنگ کرنٹ: جب سٹارٹنگ ٹارک ریٹیڈ ٹارک کے 150% تک پہنچ جاتا ہے، تو سٹارٹنگ کرنٹ ریٹیڈ کرنٹ کا صرف 30% ہوتا ہے۔


مصنوعات کی تفصیل

پروڈکٹ ٹیگز

موٹر پیرامیٹرز

آپریٹنگ وولٹیج DC300V
موجودہ درجہ بندی 2.8±10%A
زیادہ سے زیادہ کرنٹ 5.4A
شروع ہونے والا وولٹیج DC23V~25V
درجہ بندی کی طاقت 700±10%W
متعین رفتار 35000±10%RPM
بیکار طاقت <100W
کھمبوں کی تعداد 2
ٹارک 0.2NM
تاثیر 80%±10%
تبدیلی محوری سی ڈبلیو
شور 96dB MAX،<30cm
وزن 1.68 کلو گرام
اثر 2 بال بیرنگ
اختیار ہال سینسر
انسٹال کریں۔ flange پہاڑ

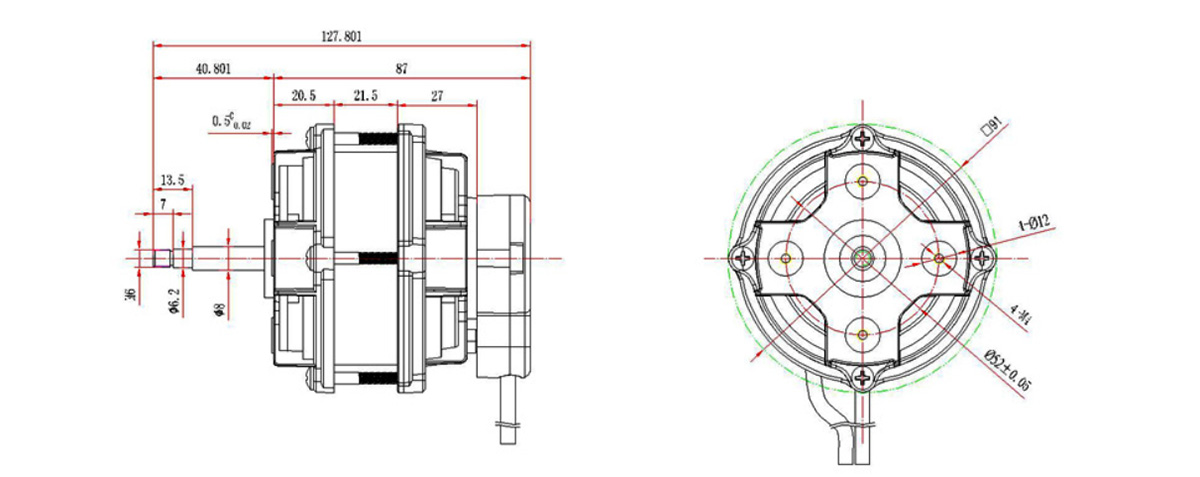

500W فین موٹر 3

موٹر ساخت

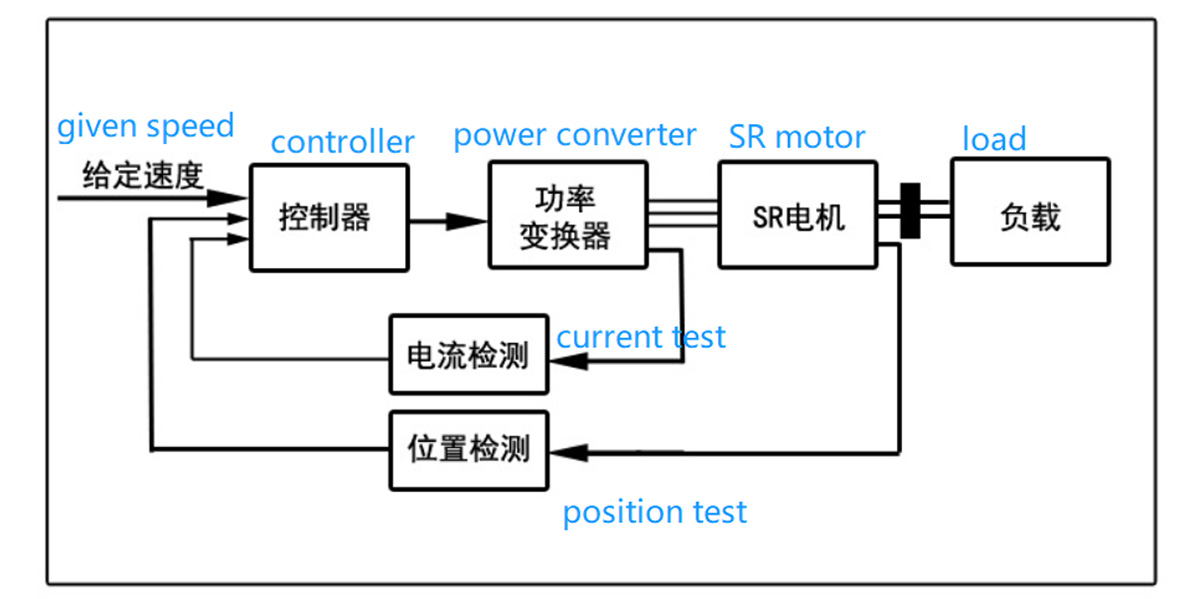

1. سوئچ شدہ ہچکچاہٹ موٹر ڈرائیو سسٹم کی تشکیل
سوئچڈ ریلکٹنس موٹر ڈرائیو سسٹم (SRD) بنیادی طور پر سوئچڈ ریلکٹنس موٹر، ​​پاور کنورٹر، کنٹرولر اور ڈیٹیکٹر پر مشتمل ہے۔

500W فین موٹر4

2.ہچکچاہٹ والی موٹر کو تبدیل کیا گیا۔
ایس آر موٹرز کو سنگل فیز، ٹو فیز، تھری فیز، فور فیز اور ملٹی فیز ڈھانچے میں مختلف فیز نمبرز کے ساتھ ڈیزائن کیا جا سکتا ہے، اور فی قطب سنگل ٹوتھ ڈھانچہ اور فی قطب پر ملٹی ٹوتھ ڈھانچہ، محوری ہوا گیپ، ریڈیل ایئر گیپ اور محوری ایئر گیپ۔ریڈیل ہائبرڈ ایئر گیپ ڈھانچہ، اندرونی روٹر اور بیرونی روٹر کا ڈھانچہ، تھری فیز سے نیچے ایس آر موٹرز میں عام طور پر خود سے شروع ہونے کی صلاحیت نہیں ہوتی ہے۔ٹارک کے اتار چڑھاؤ کو کم کرنے کے لیے مراحل کی ایک بڑی تعداد فائدہ مند ہے، لیکن یہ پیچیدہ ساخت، بہت سے مین سوئچنگ ڈیوائسز اور بڑھتی ہوئی لاگت کا باعث بنتی ہے۔اس وقت، دو فیز 6/4-قطب ڈھانچہ اور چار فیز 8/6-سطح کا ڈھانچہ بڑے پیمانے پر استعمال ہوتا ہے۔

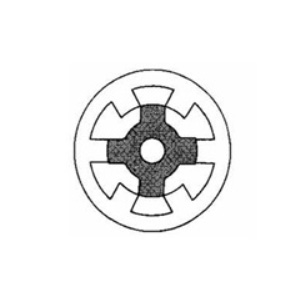

500W فین موٹر5

باقاعدہ ڈھانچہ 3 فیز
6/4 قطبی SR موٹر

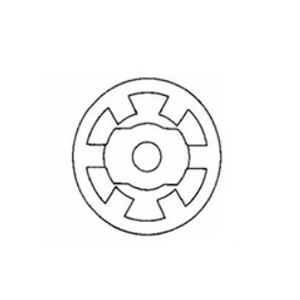

500W فین موٹر6

3-مرحلہ 6/2
پولر ایس آر موٹر

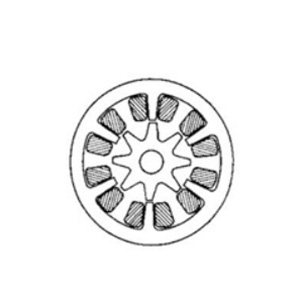

500W فین موٹر7

3-مرحلہ 6/8
پولر ایس آر موٹر

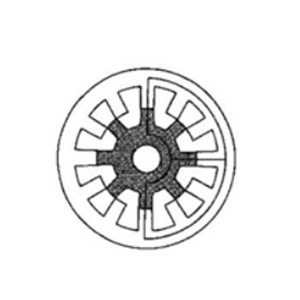

500W فین موٹر8

3-مرحلہ 12/8
پولر ایس آر موٹر

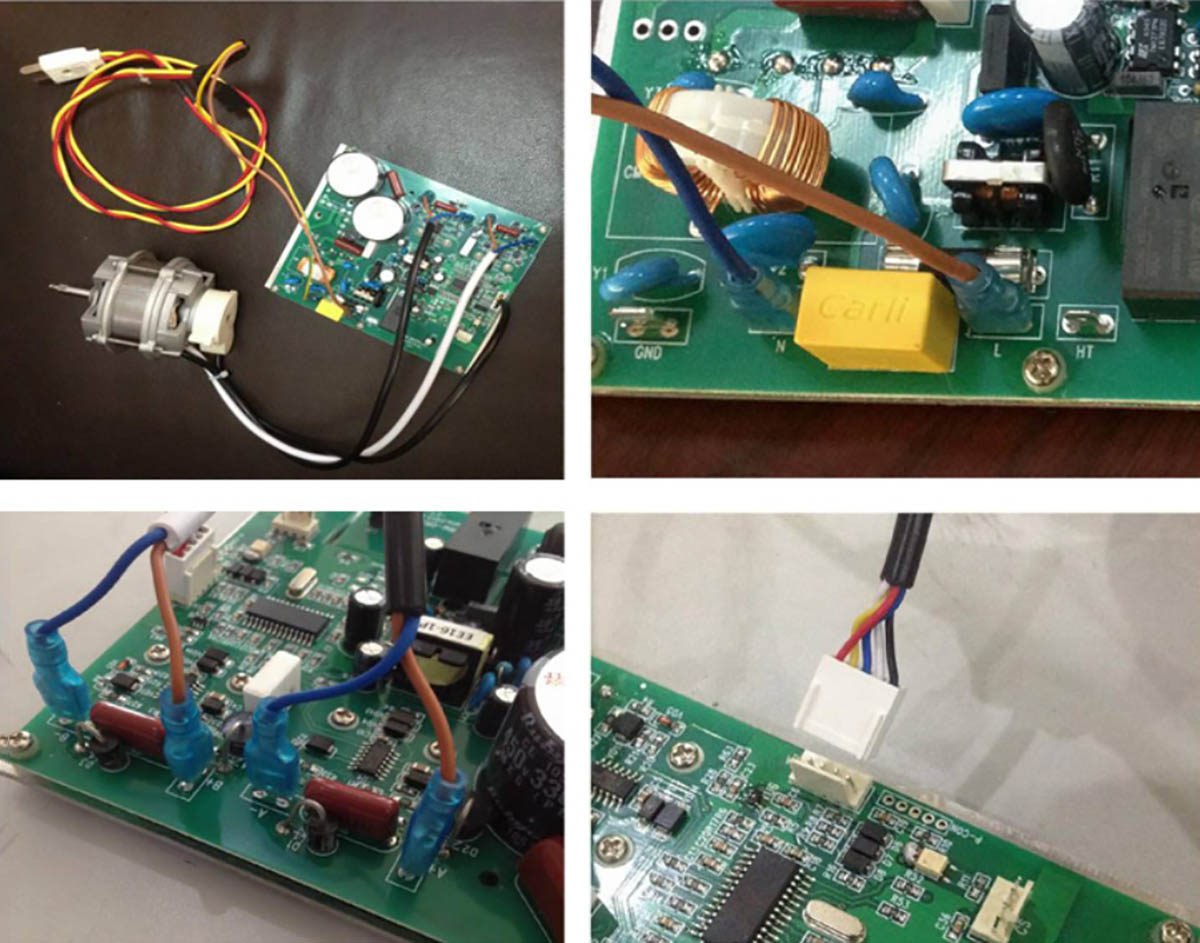

3. موٹر اور ڈرائیور کا فزیکل وائرنگ ڈایاگرام

500W فین موٹر9

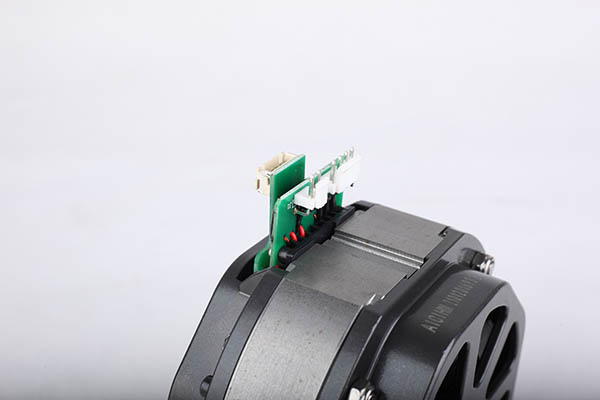

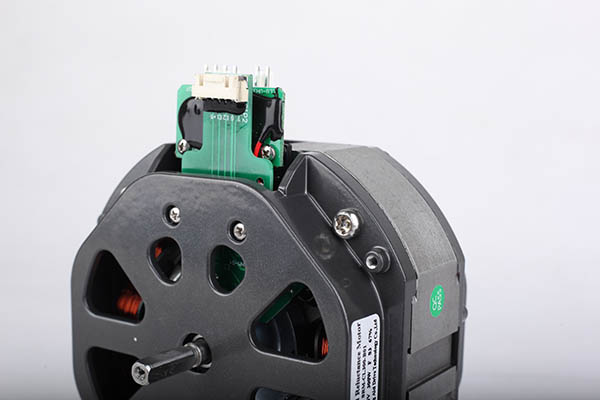

پروڈکٹ کی تصویر

500W فین موٹر11
500W فین موٹر10

موٹر فیز وائرنگ

سیاہ (براؤن /A+ بلیو /A-)، سفید (براؤن /A+ بلیو /A-)، تار کی لمبائی L=380 ± 50mm
ہال کی وائرنگ:
سرخ (+5V)، سیاہ (GND)، پیلا (SA)، نیلا (SB)، سفید (SC)، لائن کی لمبائی L= لائن کی لمبائی L=380 ± 50mm
ذخیرہ: 5 ℃ ~ 40 ℃، نمی <90%
موصلیت کی کلاس: F
کریک فری کوائل 3 منٹ کے لیے 130% ریٹیڈ وولٹیج پر مڑتی ہے۔
کام کرنے کی زندگی: عام کام کے حالات کے تحت 2000 گھنٹے۔
جب موٹر چل رہی ہو تو محوری نقل مکانی 0.02mm سے کم ہونی چاہیے۔

موٹر کی خصوصیات

1.اعلی نظام کی کارکردگی: اس کی وسیع رفتار ریگولیشن رینج میں، مجموعی کارکردگی دیگر رفتار ریگولیشن سسٹمز کے مقابلے میں کم از کم 10٪ زیادہ ہے، اور اعلی کارکردگی کم رفتار اور غیر ریٹیڈ لوڈ پر زیادہ واضح ہے۔
2.اسپیڈ ریگولیشن کی وسیع رینج، کم رفتار پر طویل مدتی آپریشن: یہ صفر سے زیادہ سے زیادہ رفتار کی حد میں طویل عرصے تک بوجھ کے نیچے چل سکتا ہے، اور موٹر اور کنٹرولر کے درجہ حرارت میں اضافہ درجہ بندی والے بوجھ سے کم ہے۔
زیادہ شروع ہونے والا ٹارک، کم سٹارٹنگ کرنٹ: جب شروع ہونے والا ٹارک ریٹیڈ ٹارک کے 150% تک پہنچ جاتا ہے، تو سٹارٹنگ کرنٹ ریٹیڈ کرنٹ کا صرف 30% ہوتا ہے۔
4. یہ کثرت سے شروع اور رک سکتا ہے، اور آگے اور ریورس گردش کے درمیان سوئچ کر سکتا ہے: یہ اکثر شروع اور رک سکتا ہے، اور بار بار آگے اور ریورس گردش کے درمیان سوئچ کر سکتا ہے۔جب بریکنگ یونٹ ہو اور بریکنگ پاور وقت کی ضرورت کو پورا کرتی ہو، تو سٹارٹ سٹاپ اور فارورڈ ریورس سوئچنگ فی گھنٹہ 1,000 بار سے زیادہ ہو سکتی ہے۔
5. مضبوط اوورلوڈ کی گنجائش: جب تھوڑے وقت کے لیے بوجھ ریٹیڈ بوجھ سے بہت زیادہ ہو تو رفتار کم ہو جائے گی، زیادہ سے زیادہ آؤٹ پٹ پاور برقرار رہے گی، اور کوئی اوور کرنٹ رجحان نہیں ہوگا۔جب بوجھ معمول پر آجاتا ہے تو رفتار مقررہ رفتار پر واپس آجاتی ہے۔
6.مکینیکل طاقت اور وشوسنییتا دیگر قسم کی موٹروں سے زیادہ ہے۔روٹر میں کوئی مستقل میگنےٹ نہیں ہے اور اس میں زیادہ قابل اجازت درجہ حرارت بڑھ سکتا ہے۔

درخواست

پنکھا اور کھانا پکانے کی مشین
